產(chǎn)品簡介:
組成以合成樹脂為基料,著色顏料,固化劑組成的雙組分聚氨酯防腐面漆。
主要特點：
良好的耐化學(xué)品性和耐水性耐礦物油、植物油、石油溶劑和其他石油制品； 漆膜堅韌，光澤好干性快、漆膜耐熱、不發(fā)軟、不發(fā)粘。
適用范圍：
用于水利工程、原油貯罐、一般化學(xué)腐蝕、船舶．鋼結(jié)構(gòu)等，耐日光照射的各色混凝土構(gòu)面。

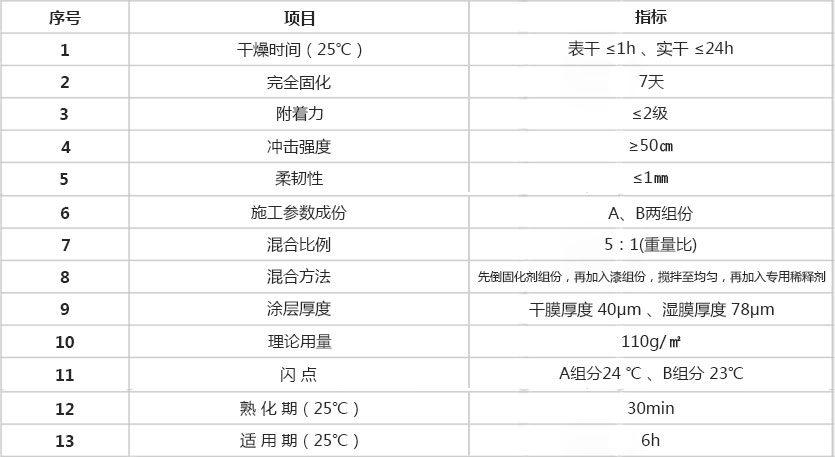

主要性能指標(biāo)：
注意事項：
1、復(fù)涂間隔時間 每天一道，以保證工程質(zhì)量，超過3天以上底層必須打毛后才能覆涂。
2、前道配套底漆、環(huán)氧富鋅底漆、環(huán)氧云鐵灰厚漿底漆、無機富鋅底漆、環(huán)氧底漆、聚氨酯底漆 ，表 面 處 理前道漆漆膜必須干燥。
3、清除前道漆膜上的油污、灰塵等污物。漆膜上無酸、堿，無水分凝結(jié)。
4、底 材 溫 度 低于0℃不宜施工；底材溫度需高于露點以上3℃ 。
5、涂 裝 方 法 空氣噴涂 稀 釋 劑 專用稀釋劑。
6、稀 釋 量 0-10%（以油漆重量記）。
7、噴嘴口徑 1.5-2.0mm ?！?/span>
8、噴涂壓力 0.3-0.4Mpa(約3-6kg/cm) 。
9、清 洗 劑 專用稀釋劑。
10、安 全 措 施 ：B、D類 ，詳細(xì)解釋參見《安全衛(wèi)生操作標(biāo)志》 。
11、通 風(fēng) 量 1kg油漆或稀釋劑。
12、油 漆 ：a.達(dá)到爆炸極限下限（LEL）的10% 54m ；b.達(dá)到安全衛(wèi)生標(biāo)準(zhǔn)（TLV） 813m 。
注意事項：
1、被涂物表面必須清潔、干燥，底材表面除銹處理達(dá)到要求 ?！ ?middot;
2、漆與固化劑應(yīng)嚴(yán)格按配比調(diào)配，用多少配多少，熟化30min后使用。并在6小時內(nèi)用完。
3、施工時所用的工具必須保證干燥清潔 ?！?/span>
4、配漆和涂料涂裝過程中嚴(yán)禁與水、酸、醇等接觸。B組分極易與水、醇等物質(zhì)發(fā)生反應(yīng)，配漆后剩余B組分的包裝桶必需蓋嚴(yán)，以免膠結(jié)造成損失。
5、為使A、B兩組分充分交聯(lián)和固化完全，配漆后在25℃-35℃時熟化0.5-1.0小時再進(jìn)行涂裝，若氣溫低于25℃時需適當(dāng)延長時間。
6、施工及干燥固化期間相對濕度不大于85%，否則將會引起漆膜嚴(yán)重起泡。
7、氣溫低于0℃，因固化反應(yīng)停止，不宜施工。
8、本產(chǎn)品涂裝后須固化7天后，才能交付使用。
9、備注為正確使用本廠產(chǎn)品，請仔細(xì)閱讀《使用指南》。
聚氨酯防腐面漆
